產品主要使用與電動大巴車、充電樁、電動汽車、汽車空調、 通訊電源等直流電源系統的電源通斷控制。
產品用途
產品主要使用與電動大巴車、充電樁、電動汽車、汽車空調、 通訊電源等直流電源系統的電源通斷控制。
簡要技術參數（正常條件下）(主觸點回路無極性）
|
電氣參數 |
|||||||
|
觸點型式 |
一組橋式動合（常開） |
絕緣電阻（MΩ） |
≥100 |
||||
|
觸點額定負載(DC) |
750V，200A |
介質耐電壓 |
觸點與線圈間 |
2200VAC ，50Hz ，1min， 不擊穿，無閃絡。 |
|||
|
觸點接觸壓降（mV） |
≤100（100A 電流下） |
斷開觸點間 |
|||||
|
吸合電壓（DC） |
≤75%Us |
額定負載電壽命 |
1000V，80A |
≥1000 次 |
|||
|
釋放電壓（DC） |
≥7.0V |
900V，100A |
≥1000 次 |
||||
|
吸合時間 |
≤30 |
750V，200A |
≥1000 次 |
||||
|
釋放時間 |
≤20 |
450V，200A |
≥5000 次 |
||||
|
瞬時最大電流 |
800A，≤1s。 |
最大分?jǐn)嚯娏鳎ˋ) |
2000A，（320VDC） 1次 |
||||
|
線圈電壓規格（DC） |
12V、24V等 |
機械壽命（萬次） |
≥30 |
||||
|
線圈直流電流、功率 |
啟動電流 |
≤2.5A |
引出端溫升（K） |
≤65 |
|||
|
維持功率 |
≤4.0W |
線圈溫升（K） |
≤85 |
||||
|
動作頻率 |
≤1Hz |
觸點材料 |
AgCuO(10) |
||||
|
線圈工作制 |
長期 |
|
|
||||
|
機械/環境能力參數 |
|||||||
|
觸點M8引出端力矩（N.m） |
≯9.0為宜 |
防護等級 |
IP67 |
||||
|
線圈引出方式 |
耐高溫絕緣多股銅芯線 |
安裝方式 |
任意 |
||||
|
使用環境溫度 |
（-40～＋85）℃ |
振動 |
正弦，2.5g，（5～50）Hz |
||||
|
安裝高度 |
≤2Km |
沖擊 |
50g，11ms（半正弦波） |
||||
|
線圈規格變換表（20℃） |
|||||||
|
電壓規格（V） |
線圈電阻（1±10%）Ω |
|
|
||||
|
12 |
3.0 |
|
|
||||
|
24 |
|
|
|||||

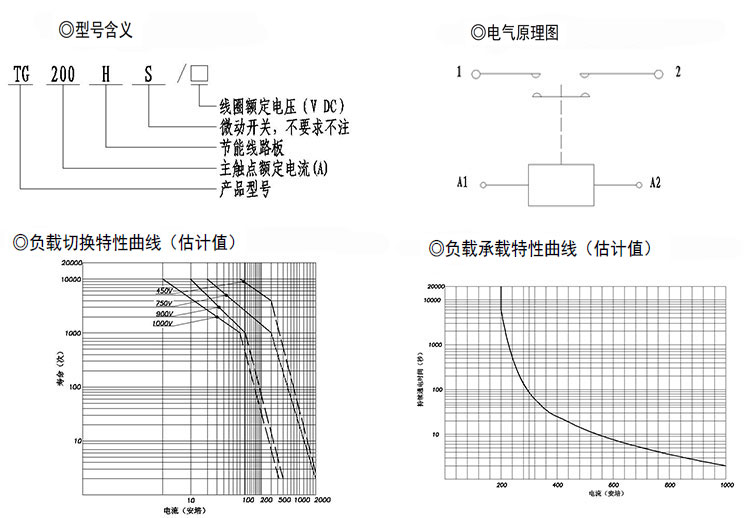

訂貨規范
例: TG200H/12V
主觸點額定電流200A，額定電壓DC750V，線圈電壓規格為DC12V。一組橋式常開的直流接觸器。

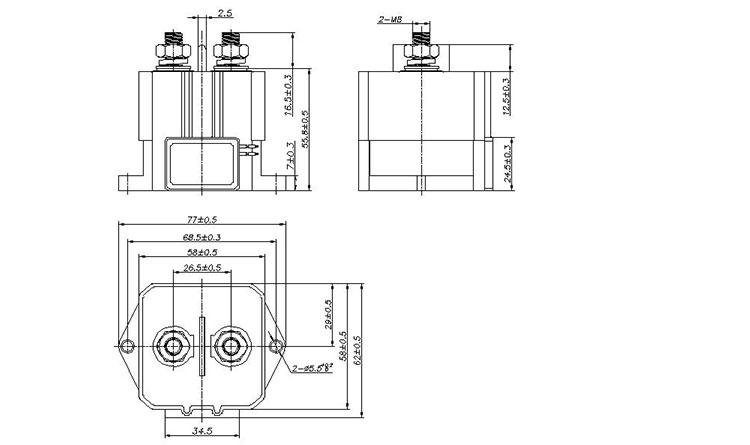

外形及安裝尺寸圖
