直流接觸器 的其動作原理與交流接觸器相似，但直流分斷時感性負載存儲的磁場能量瞬時釋放，斷點處產生的高能電弧，因此要求直流接觸器具有一定的滅弧功能。中/大容量直流接觸器常采用單斷點平面布置整體結構，其特點是分斷時電弧距離長，滅弧罩內含滅弧柵。小容量直流接觸器采用雙斷點立體布置結構。
選擇接觸器時應注意以下幾點：
1、主觸頭的額定電壓≥負載額定電壓。
2、主觸頭的額定電流≥1.3倍負載額定電流。
3、線圈額定電壓。當線路簡單、使用電器較少時，可選用220V 或380V；當線路復雜、使用電器較多或不太安全的場所，可選用36V、110V或127V。
4、接觸器的觸頭數量、種類應滿足控制線路要求。
5、操作頻率（每小時觸頭通斷次數）。當通斷電流較大及通斷頻率超過規定數值時，應選用額定電流大一級的接觸器型號。否則會使觸頭嚴重發熱，甚至熔焊在一起，造成電動機等負載缺相運行。
產品介紹
訂貨規范

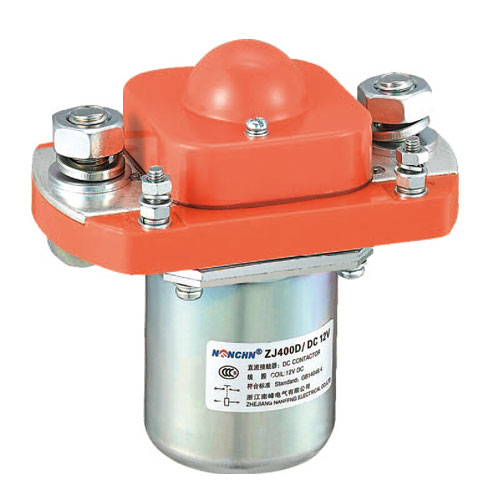

- 例：ZJ400D/12V
- 主觸點一常開，額定電壓不大于DC80V，電流400A，線圈電壓規格為DC12V的直流接觸器
技術參數
| 觸點型式 | 一組橋式動合（常開） | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點額定電壓(DC) | ≤ 80V | 絕緣電阻（MΩ） | ≥100 |
| 觸點額定電流(A) | 400 | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 觸點接觸壓降（mV） | ≤80 | 電氣壽命（萬次） | ≥2 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 |
| 線圈直流功耗（W ） | ≤10%Us | 引出端溫升（K） | ≤65 |
| 吸合電壓（DC） | ≤75%Us | 線圈溫升（K） | ≤85 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） |
| 吸合時間（ms） | ≤30 | 觸點材料 | AgCuO(10)/Cu |
| 釋放時間（ms） | ≤50 | 工作制 | 連續工作制 |
產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范

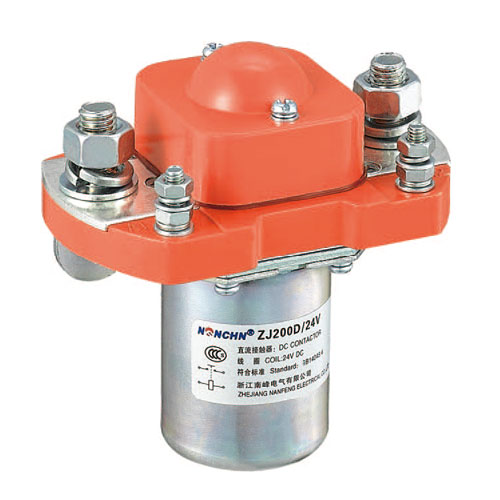

- 例：ZJ200D/12V
- 主觸點一常開，額定電壓不大于DC80V，電流200A，線圈電壓規格為DC12V的直流接觸器
技術參數
| 觸點型式 | 一組橋式動合（常開） | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點額定電壓(DC) | ≤ 80V | 絕緣電阻（MΩ） | ≥100 |
| 觸點額定電流(A) | 200 | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 觸點接觸壓降（mV） | ≤80 | 電氣壽命（萬次） | ≥2 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 |
| 線圈直流功耗（W ） | ≤10%Us | 引出端溫升（K） | ≤65 |
| 吸合電壓（DC） | ≤75%Us | 線圈溫升（K） | ≤85 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） |
| 吸合時間（ms） | ≤30 | 觸點材料 | AgCuO(10)/Cu |
| 釋放時間（ms） | ≤50 | 工作制 | 連續工作制 |
產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范
- 例：ZJ100D/12V
- 主觸點一常開，額定電壓不大于DC80V，電流100A，線圈電壓規格為DC12V的直流接觸器
技術參數
| 觸點型式 | 一組橋式動合（常開） | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點額定電壓(DC) | ≤ 80V | 絕緣電阻（MΩ） | ≥100 |
| 觸點額定電流(A) | 100 | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 觸點接觸壓降（mV） | ≤80 | 電氣壽命（萬次） | ≥2 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 |
| 線圈直流功耗（W ） | ≤75%Us | 引出端溫升（K） | ≤65 |
| 吸合電壓（DC） | ≤75%Us | 線圈溫升（K） | ≤85 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） |
| 吸合時間（ms） | ≤30 | 觸點材料 | AgCuO(10)/Cu |
| 釋放時間（ms） | ≤50 | 工作制 | 連續工作制 |
產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。
