產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。

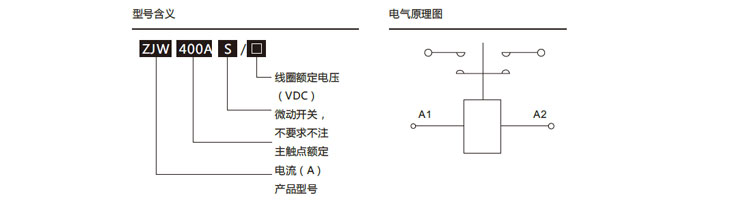

訂貨規范
例：ZJW500A/12V
主觸點一常開，額定電壓不大于DC80V， 電流500A， 線圈電壓規格為DC12V的直 流接觸器。
| 技術參數（正常條件下） | |||
| 電 氣 參 數 | |||
| 觸點型式 | 一組橋式動合（常開） | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點額定電壓(DC) | ≤ 80V | 絕緣電阻（MΩ） | ≥100 |
| 觸點額定電流(A) | 500 | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 觸點接觸壓降（mV） | ≤80 | 電氣壽命（萬次） | ≥2 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 |
| 線圈直流功耗（W ） | ≤16 | 引出端溫升（K） | ≤65 |
| 吸合電壓（DC） | ≤75%Us | 線圈溫升（K） | ≤85 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） |
| 吸合時間（ms） | ≤30 | 觸點材料 | AgCuO(10)/Cu |
| 釋放時間（ms） | ≤50 | 工作制 | 連續工作制 |
| 機械 /環境能力工參作制數 | |||
| 觸點M6引出端力矩（N.m） | ≯4.5N為宜 | 防護等級 | IP50 |
| 線圈M4引出端力矩（N.m） | 0.8 | 安裝方式 | 任意 |
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） |
| 線圈規格變換表（20℃) | |||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V） | 線圈電阻（1±10%）Ω |
| 12 | 17.1 | 60 | 442 |
| 24 | 67.6 | 72 | 568.6 |
| 48 | 210.4 | 80 | 737.0 |

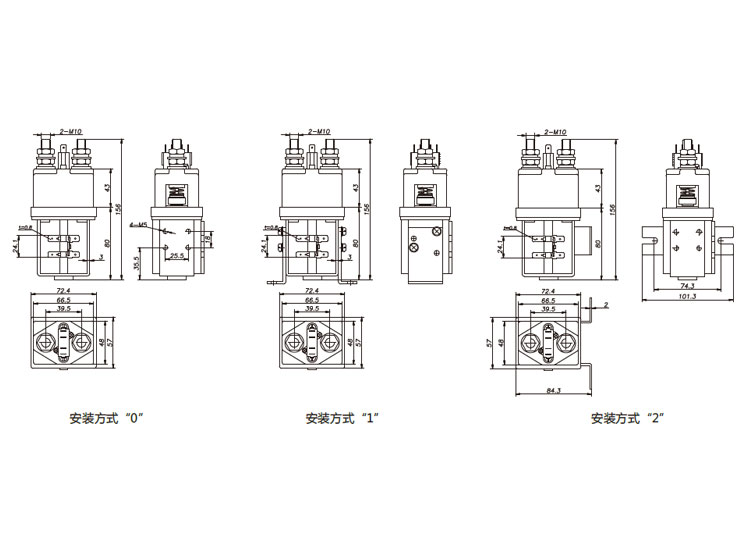

外形及安裝尺寸
| 基本尺寸(mm) | 公差尺寸(mm) |
| 0～30 | ±0.2 |
| 30～60 | ±0.3 |
| 60～100 | ±0.5 |
| ±1.0 |
注：選用安裝方式“0”時，配用M5螺釘的長度請在合同中注明，默認長度為M5×8
