交流接觸器和直流接觸器主要區別
1、鐵心不一樣：交流接觸器的鐵芯會產生渦流和磁滯損耗，而直流接觸器沒有鐵芯損耗。因而交流接觸器的鐵芯是由相互絕緣的硅鋼片疊裝而成，且常做成E形；直流接觸器的鐵芯則是由整塊軟鋼制成的，且大多做成U形。
2、滅弧系統不一樣：交流接觸器采用柵片滅弧裝置，而直流接觸器則采用磁吹滅弧裝置。
3、線圈匝數不一樣：交流接觸器線圈匝數少通入的是交流電，而直流接觸器的線圈匝數多通入的是直流電，交流接觸器分?jǐn)嗟氖墙涣麟娐罚绷鹘佑|器分?jǐn)嗟氖侵绷麟娐贰?/p>
4、操作頻率不一樣：交流接觸器啟動電流大，操作頻率最高為600次/小時，使用成本低。而直流接觸器操作頻率可高達2000次/小時，使用成本高。
產品介紹
訂貨規范
- 例：TK200A/12V
- 主觸點額定電流200A， 額定電壓DC220V，線圈電壓規格為DC12V。一組橋式常開的直流接觸器。
技術參數
| 觸點型式 | 一組橋式動合（常開） | 吸合電壓（DC） | ≤75%Us | |
| 觸點額定負載(DC) | 220V,200A | 釋放電壓（DC） | ≥5%Us；≤60%Us | |
| 觸點切換負載能力(DC) | DC450V，80A； | 吸合時間 | ≤30 | |
| DC380V，100A； | 釋放時間 | ≤50 | ||
| DC320V，150A； | 瞬時最大電流 | 1400A，≤1s。 | ||
| 觸點接觸壓降（mV） | ≤100 | 絕緣電阻（MΩ） | ≥100 | |
| 觸點過載能力 | 1000A | ≥20s | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 當引出端溫升達到65K時 試驗終止。記錄通電時間 | 800A | ≥45s | 電氣壽命（萬次） | ≥1 |
| 600A | ≥90s | 機械壽命（萬次） | ≥30 | |
| 400A | ≥5min | 引出端溫升（K） | ≤65 | |
| 300A | ≥1h | 觸點材料（K） | ≤85 | |
| 線圈電壓規格（DC） | 12V、24V等 | 線圈溫升 | AgCuO(10) | |
| 線圈直流電流（A ） | 啟動電流 | ≤3.0 | 線圈工作制 | 長期 |
| 維持電流 | ≤1.0（維持功率≤3W） | 動作頻率 | ≤1Hz | |
| 機械 /環境能力參數 | ||||
| 觸點M8引出端力矩（N.m） | ≯9.0N為宜 | 防護等級 | IP67 | |
| 線圈引出方式 | 耐高溫絕緣多股銅芯線 | 安裝方式 | 任意 | |
| 使用環境溫度 | （-25～＋85）℃ | 振動 | 正弦，2.5g，（5～50）Hz | |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） | |
| 線圈規格變換表（20℃) | ||||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V） | 線圈電阻（1±10%）Ω | |
| 12 | 3 | |||
| 24 | 3 |
產品用途
產品主要使用于電動大巴車、充電樁、電動 汽車、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范
- 例：TK50D/12V
- 主觸點一常開，觸點電壓不大于DC750V，電流50A，線圈電壓規格為DC12V的直流接觸器。
技術參數
| 觸點型式 | 一組橋式動合（常開） | 吸合電壓（DC） | ≤75%Us |
| 觸點額定電壓(DC) | 150V | 釋放電壓（DC） | ≥5%Us；≤40%Us |
| 觸點額定電流(A) | 100 | 吸合時間 | ≤30 |
| 觸點切換負載能力(DC) | 750V，15A； | 釋放時間 | ≤50 |
| 600V，20A； | 絕緣電阻（MΩ） | ≥100 | |
| 450V，40A； | 介質耐電壓 | 2000V，工頻，1min不擊穿； | |
| 150V，100A。 | 電氣壽命（萬次） | ≥1 | |
| 主觸點過載能力 | 200A，≥5min。 | 機械壽命（萬次） | ≥30 |
| 250A，≥1min。 | 引出端溫升（K） | ≤65 | |
| 300A，≥30s。 | 線圈溫升（K） | ≤85 | |
| 觸點接觸壓降（mV） | ≤80 | 觸點材料 | AgCuO(15) |
| 線圈電壓規格（DC） | 12V、24V、48V | 線圈工作制 | 長期 |
| 線圈直流功耗（W ） | ≤3.8 | 動作頻率 | ≤1Hz |
產品用途
產品主要使用于電動大巴車、充電樁、電動 汽車、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范

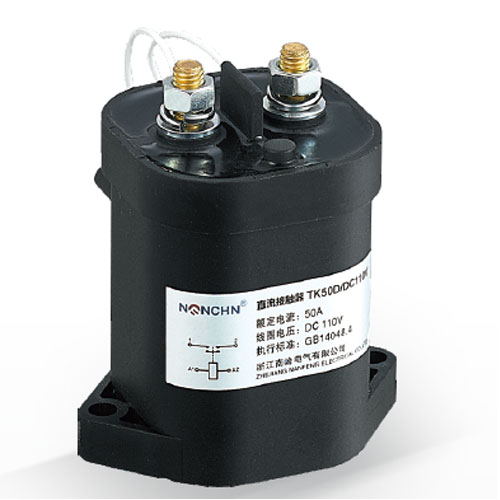

- 例：TK50D/12V
- 主觸點一常開，觸點電壓不大于DC750V，電流50A， 線圈電壓規格為DC12V的直流接觸器。
技術參數
| 觸點型式 | 一組橋式動合（常開） | 吸合時間 | ≤50 |
| 觸點額定電壓(DC) | ≤220V | 釋放時間 | ≤50 |
| 觸點額定電流(A) | 50 | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點切換負載能力(DC) | 750V，15A； | 絕緣電阻（MΩ） | ≥100 |
| 600V，20A； | 介質耐電壓 | 1500V，工頻，1min不擊穿； | |
| 450V，40A； | 電氣壽命（萬次） | ≥1 | |
| 220V，50A； | 機械壽命（萬次） | ≥30 | |
| 觸點接觸壓降（mV） | 2≤210V0，50A。 | 引出端溫升（K） | ≤65 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 線圈溫升（K） | ≤85 |
| 線圈直流功耗（W ） | ≤6 | 觸點材料 | AgCuO(10) |
| 吸合電壓（DC） | ≤75%Us | 線圈工作制 | 長期 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 數率 | ≤1Hz |
產品用途
產品主要使用于電動大巴車、充電樁、電動 汽車、汽車空調、通訊電源等直流電源系統的電源通斷控制。
公司介紹
浙江南峰電氣有限公司 是一家以直流接觸器為主導，集生產、研發、制造、貿易等功能于一體的企業。我公司是專業生產中等負載和大負載直流接觸器，適用于電動叉車、電瓶車、牽引車、挖掘機、汽車空調、通訊電源、不間斷電源、電鍍電源等系統電控電路的開關控制，具有體積小、負載容量大，使用壽命長，維護簡單，應用范圍廣泛等特點，深受用戶歡迎。我們通過卓越的技術，不斷提高我們的質量，成本，產品，服務和響應能力以及通過與客戶和供應商建立更密切和信任的合作伙伴關系來努力提高競爭力。我們提供各種直流接觸器，電源連接器，緊急隔離開關（安全開關），維修套件，繼電器和電池連接器以及ZJ（貴州遵義MZJ），ZJW（模仿英國的ALBrighit和SW系列） ，ZJN和ZJQ（模仿美國的GE），主要用于叉車，拖拉機，抓斗，車輛空調，通訊電源，UPS，電鍍電源等。質量對我們至關重要，我們堅持國際質量標準。
