直流接觸器選型標準
（1）直流接觸器的額定電壓要和負荷同樣，采用的直流接觸器種類要和負荷相一致。
（2）負荷的測算電流量要合乎直流接觸器的容積級別，即測算電流量不大于直流接觸器的額定值工作中電流量。直流接觸器的接入電流量超過負荷的起動電流量，開斷電流量超過負荷運作時段斷必須電流量，負荷的測算電流量要考慮到具體辦公環境和工作狀況，針對開機時間長的負荷，三十分鐘最高值電流量不可以超出承諾發燙電流量。
（3）按短時間的動、熱平穩校檢。路線的三相短路容量不可超出直流接觸器容許的動、熱平穩電流量，當應用直流接觸器斷掉短路容量時，還應校檢直流接觸器的開斷工作能力。
（4）直流接觸器吸引住電磁線圈的額定電流、電流量及輔助斷路器的總數、電流量容積應考慮控制電路布線規定。要考慮到接進直流接觸器控制電路的路線長短，一般強烈推薦的實際操作工作電壓值，直流接觸器要可以在85～110％的額定電流值下工作中。假如路線太長，因為電流很大，直流接觸器電磁線圈對重合閘命令有將會不了體現；因為路線電容器很大，將會對跳電命令失靈。
直流接觸器
（5）依據實際操作頻次校檢直流接觸器所容許的實際操作頻率。假如實際操作頻率超出標準值，額定電壓應當增加一倍。
（6）過流保護元器件主要參數應當和直流接觸器主要參數相互配合采用。采用時可參照樣版指南，樣版指南一般得出的是直流接觸器和斷路器的相互配合表。
直流接觸器和空氣斷路器的相互配合要依據空氣斷路器的負載指數和過流保護電流量指數來決策。直流接觸器的承諾發燙電流量應低于空氣斷路器的負載電流量，直流接觸器的接入、斷掉電流量應低于隔離開關的過流保護電流量，那樣隔離開關才可以維護直流接觸器。具體中直流接觸器在一個額定電壓下承諾發燙電流量和額定值工作中電流量比率在1～1.38中間，而隔離開關的反期限負載指數主要參數較為多，不一樣種類隔離開關不一樣，因此二者間相互配合沒辦法有一個規范，不可以產生相互配合表，必須具體結轉。
（7）直流接觸器和其他電子器件的安裝間距要合乎有關國家標準、標準，要考慮到檢修和布線間距。
NF400CZ型全密封直流接觸器
產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范

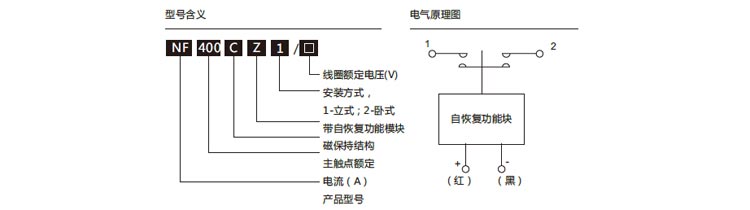

例：NF400CZ-1/12V
一組橋式主觸點，額定電壓不大于DC96V，電流400A， 磁保持結構，帶自恢復功能模塊，電壓規格為DC12V,立式安裝的直流接觸器。
| 技術參數（正常條件下） | |||
| 電 氣 參 數 | |||
| 觸點型式 | 一組橋式觸點（初始狀態觸點常開） | 釋放時間 | ≥50 |
| 觸點負載 | DC96V，400A；2萬次 DC260V，150A；2萬次 | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點接觸壓降（mV） | ≤80(100A 電流下) | 絕緣電阻（MΩ） | ≥100 |
| 線圈電壓規格（DC） | 12V、24V | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 線圈直流功耗（W ） | ≤24V（正常使用零功耗） | 機械壽命（萬次） | ≥30 |
| 吸合電壓（DC） | ≤75%Us（正向加電） | 引出端溫升（K） | ≤65 |
| 釋放電壓（DC） | ≥40%Us（電源無需換向） | 觸點材料 | AgCuO(10)/Cu |
| 吸合時間 | ≤30 | 線圈工作制 | 不間斷 |
| 機械 /環境能力參數 | |||
| 觸點M10引出端力矩（N.m） | ≯18.0N為宜 | 防護等級 | IP67 |
| 線圈引出方式 | 防水插頭（紅“+”黑“-”） | 安裝方式 | 任意 |
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） |
外形及安裝尺寸
產品用途
產品主要使用于通信基站EPS電源，觸點也可使用于380V、220V、110V的交流負載。產品線圈直流供電，同步性高,使用可靠。
訂貨規范

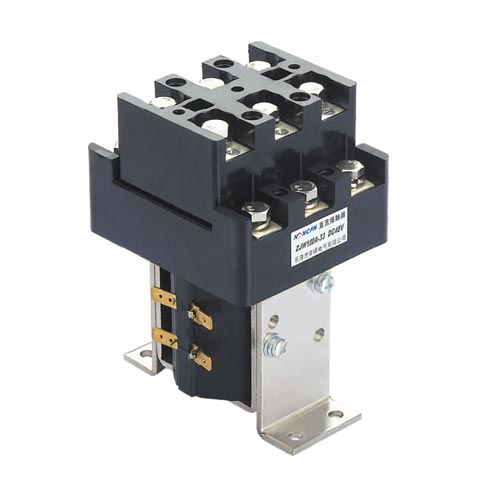

例： ZJW100-33S/12V
主觸點三常開、常閉，額定電壓不大于DC80V， 電流100A， 線圈電壓規格DC12V，帶微動開關，立式安裝的直流接觸器。
| 技術參數（正常條件下） | |||||
| 電 氣 參 數 | 磁保持結構補充參數 | ||||
| 觸點型式 | 三組橋式常開、常閉 | 瞬時最大電流 | 7Ie，≤1s。 | 觸點初始狀態 | 常閉 |
| 觸點額定電壓(DC) | DC: 80V；AC: 380V | 絕緣電阻（MΩ） | ≥100 | 觸點動作特性 | 線圈加正向脈沖觸點閉合 |
| 觸點額定電流(A) | DC: 100；AC: 30 | 介質耐電壓 | 2500V，工頻，1min不擊穿； | 線圈加反向脈沖觸點斷開 | |
| 觸點接觸壓降（mV） | ≤80（100A電流下） | 電氣壽命（萬次） | ≥2 | 線圈瞬時功耗 | ≤48.0（W） |
| 線圈電壓規格（DC） | （6～220）V | 機械壽命（萬次） | ≥30 | 控制電源特性 | 正、反脈沖電源 |
| 線圈直流功耗（W ） | ≤23 | 引出端溫升（K） | ≤65 | 電源脈沖時間 | 200ms≤t≤1s |
| 吸合電壓（DC） | ≤70%Ue | 線圈溫升（K） | ≤85 | 吸合電壓（DC） | ≤75%Ue |
| 釋放電壓（DC） | ≥5%Ue；≤40%Ue | 漆包線絕緣等級 | B級（130℃） | 釋放電壓（DC） | ≤75%Ue |
| 吸合時間 | ≤30 | 觸點材料 | AgCuO(10)/Cu | 工作制 | 連續工作制 |
| 釋放時間 | ≤50 | ||||
| 機械 /環境參數 | |||||
| 觸點M5引出端力矩（N.m） | ≯4.5為宜 | 防護等級 | IP50 | ||
| 線圈引出端插片厚度 | 0.8 | 安裝方式 | 任意 | ||
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz | ||
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） | ||
外形及安裝尺寸
| 基本尺寸 | 公差尺寸 |
| 0～30 | ±0.2 |
| 30～60 | ±0.3 |
| 60～100 | ±0.5 |
| ＞100 | ±1.0 |

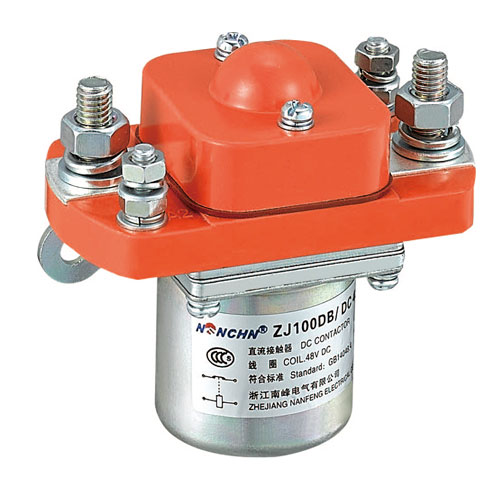

直流接觸器 ZJ100DB
產品用途
產品主要使用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、汽車空調、通訊電源等直流電源系統的電源通斷控制。
訂貨規范
例：ZJ100DB/12V
主觸點一常閉，額定電壓不大于DC80V，電流100A， 線圈電壓規格為DC12V的直流接觸器
| 技術參數（正常條件下） | |||
| 電 氣 參 數 | |||
| 觸點型式 | 一組橋式動合（常開） | 瞬時最大電流 | 7Ie，≤1s。 |
| 觸點額定電壓(DC) | ≤ 80V | 絕緣電阻（MΩ） | ≥100 |
| 觸點額定電流(A) | 100 | 介質耐電壓 | 1500V，工頻，1min不擊穿； |
| 觸點接觸壓降（mV） | ≤80 | 電氣壽命（萬次） | ≥2 |
| 線圈電壓規格（DC） | 12V、24V、48V、72V等 | 機械壽命（萬次） | ≥30 |
| 線圈直流功耗（W ） | ≤7.5 | 引出端溫升（K） | ≤65 |
| 吸合電壓（DC） | ≤75%Us | 線圈溫升（K） | ≤85 |
| 釋放電壓（DC） | ≥5%Us；≤40%Us | 漆包線絕緣等級 | B級（130℃） |
| 吸合時間 | ≤30 | 觸點材料 | AgCuO(10)/Cu |
| 釋放時間 | ≤50 | 工作制 | 連續工作制 |
| 機械 /環境能力工參作制數 | |||
| 觸點M6引出端力矩（N.m） | ≯4.5N為宜 | 防護等級 | IP50 |
| 線圈M4引出端力矩（N.m） | ≯1.2N為宜 | 安裝方式 | 任意 |
| 使用環境溫度 | （-25～＋55）℃ | 振動 | 正弦，2.5g，（5～50）Hz |
| 安裝高度 | ≤2Km | 沖擊 | 50g，11ms（半正弦波） |
| 線圈規格變換表（20℃) | |||
| 電壓規格（V） | 線圈電阻（1±10%）Ω | 電壓規格（V） | 線圈電阻（1±10%）Ω |
| 12 | 20 | 60 | 514.3 |
| 24 | 80 | 72 | 740.5 |
| 48 | 334 | 80 | 914.2 |

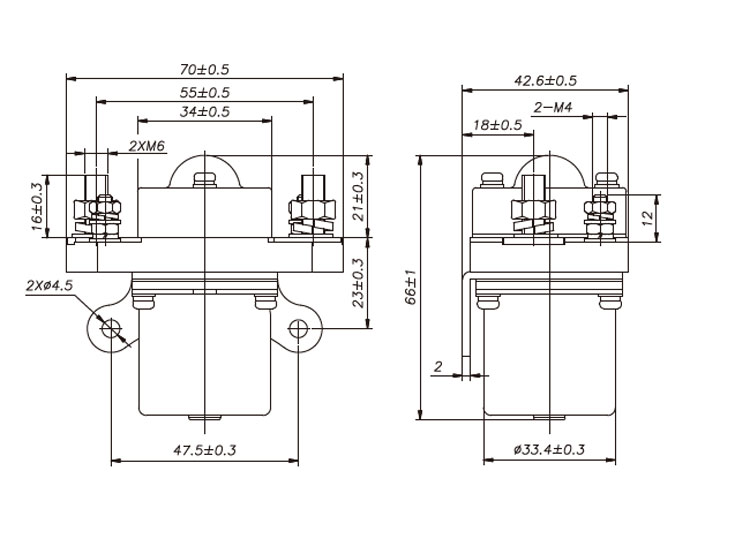

外形及安裝尺寸
